Khung kèo thép mái ngói 3 lớp

Thứ năm - 09/04/2015 08:59

Hệ giàn thép mạ – trọng lượng nhẹ cho mái lợp ngói- hệ 3 lớp



Đặc điểm:
-       Lớp xà gồ : Xà gồ sử dụng 2 thanh C100 ốp đôi thành hộp hoặc dùng C dày mạ kẽm.
-       Lớp cầu phong: Dùng thanh Omega (TS57.60) hoặc thanh C75
-       Lớp mè: hình dạng Omega ( TS40.48, TS40.60)
Thông số:
-       Khoảng cách từ xà gồ đến xà gồ: 0.8 – 1.0m
-       Khoảng cách cầu phong đến cầu phong: 1.0m
-       Khoảng cách mè: theo thông số kỹ thuật ngói lợp
Liên kết :
-       Xà gồ, cầu phong, mè được liên kết bởi vít tự khoan
-       Xà gồ liên kết với kèo bê tông bằng bát L + Bulong
Tiện ích:
-       Kết cấu mái ngói sử dụng hệ 3 lớp theo kiểu kết cấu mái cổ điển nhằm tận dụng tối đa không gian mái.
Phạm vi áp dụng:
-       Các công trình dân dụng: Nhà biệt thự, nhà phố,…
-       Các công trình công cộng, trường học, văn phòng, bệnh viện, nhà thờ.
-       Các khu nghỉ ngơi giải trí ven biển, khách sạn,nhà hang

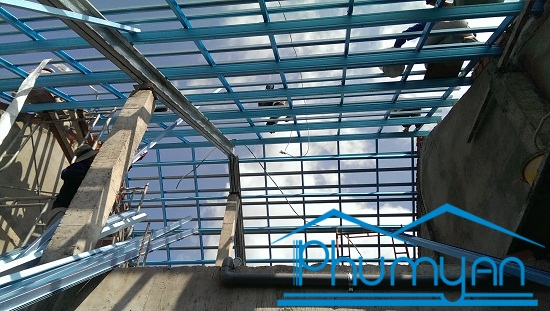

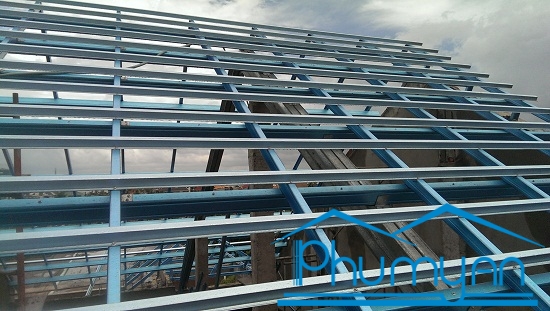

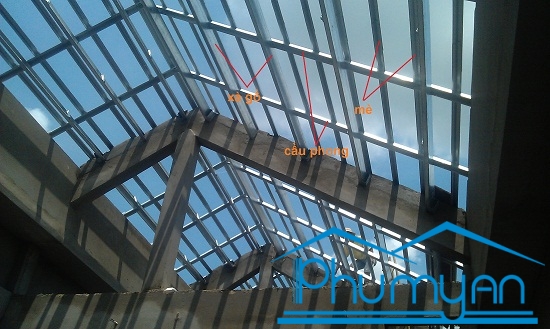

Hình ảnh thi công thực tế:



Xem  thêm:

Khung kèo mái ngói 2 lớp

Khung  kèo mái bê tông lợp ngói

Phú Mỹ An - Nhà sản xuất cung cấp thi công chuyên nghiệp hệ giàn thép mạ trọng lượng nhẹ hàng đầu tại Việt Nam

Liên hệ: Trần Thế Viễn - 0938 303 949
